Συστήματα πυρόσβεσης από ηπατφθοροπροπάνιο (FM200):
Το επταφθοροπροπάνιο (HFC-227ea) είναι καθαρό αέριο πυροσβεστικό που αναπτύχθηκε από την Great Lakes Corporation των Ηνωμένων Πολιτειών για χημική πυρόσβεση.Είναι άχρωμο., άοσμος, χαμηλής τοξικότητας, μη αγωγός και δεν μολύνει το προστατευόμενο αντικείμενο.πληροί τις απαιτήσεις προστασίας του περιβάλλοντος, και είναι ένα ιδανικό υποκατάστατο για τα πυροσβεστικά με αλαμόνιο σε αυτό το στάδιο.
Ταξινομία ανά διάταξη δικτύου σωλήνων:

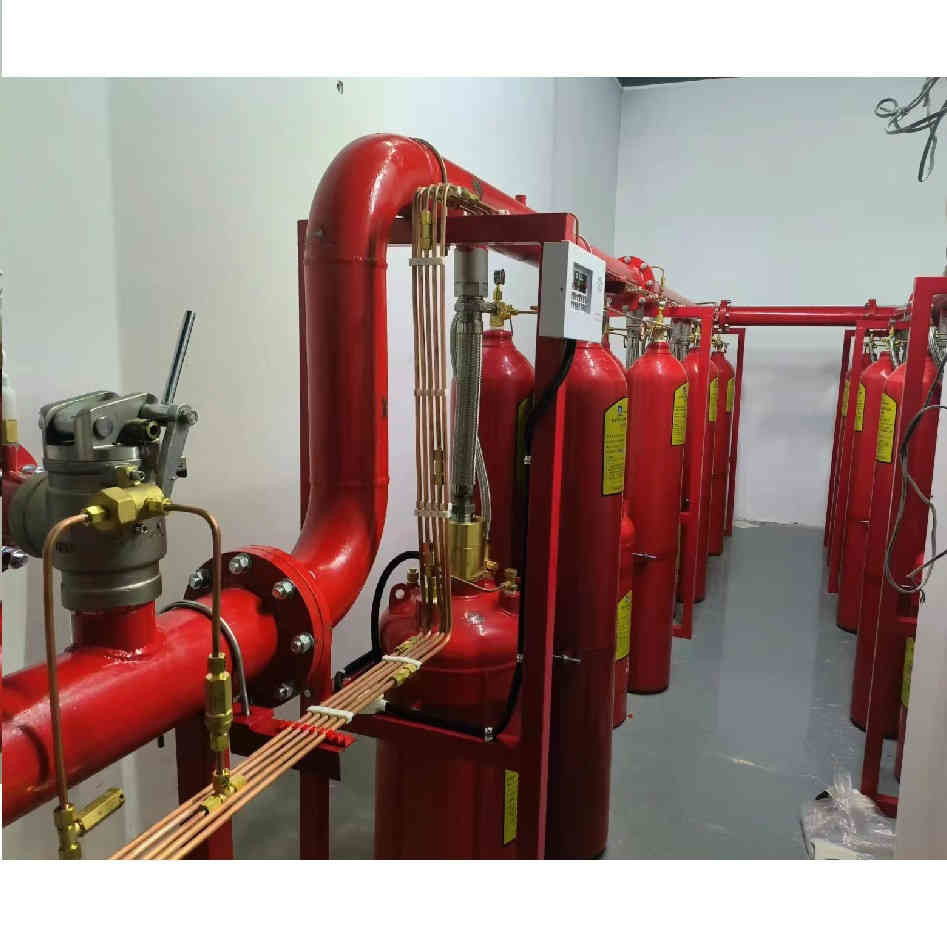

1Συμπλεγμένο σύστημα πυρόσβεσης διανομής
Ένα σύστημα πυρόσβεσης που χρησιμοποιεί μια ομάδα συσκευών αποθήκευσης πυροσβεστικών για την προστασία πολλαπλών ζωνών προστασίας.Πολλαπλά κλαδιά κορμού μπορούν να διαχωριστούν από τον κύριο σωλήνα του πυροσβεστικού, και οι βαλβίδες διαλογής ρυθμίζονται αντίστοιχα για τη μεταφορά του πυροσβεστικού στο χώρο πυρκαγιάς σύμφωνα με τις ανάγκες πυρκαγιάς.
2. Μονάδα ανεξάρτητο σύστημα πυρόσβεσης
Ένα σύστημα πυρόσβεσης που χρησιμοποιεί ένα ή μια ομάδα δοχείων αποθήκευσης πυροσβεστικών για την προστασία μιας ζώνης προστασίας.
Ανεξάρτητος τύπος δικτύου αγωγών:
3- Σύνθεση και αρχή λειτουργίας συστήματος πυρόσβεσης με αέριο

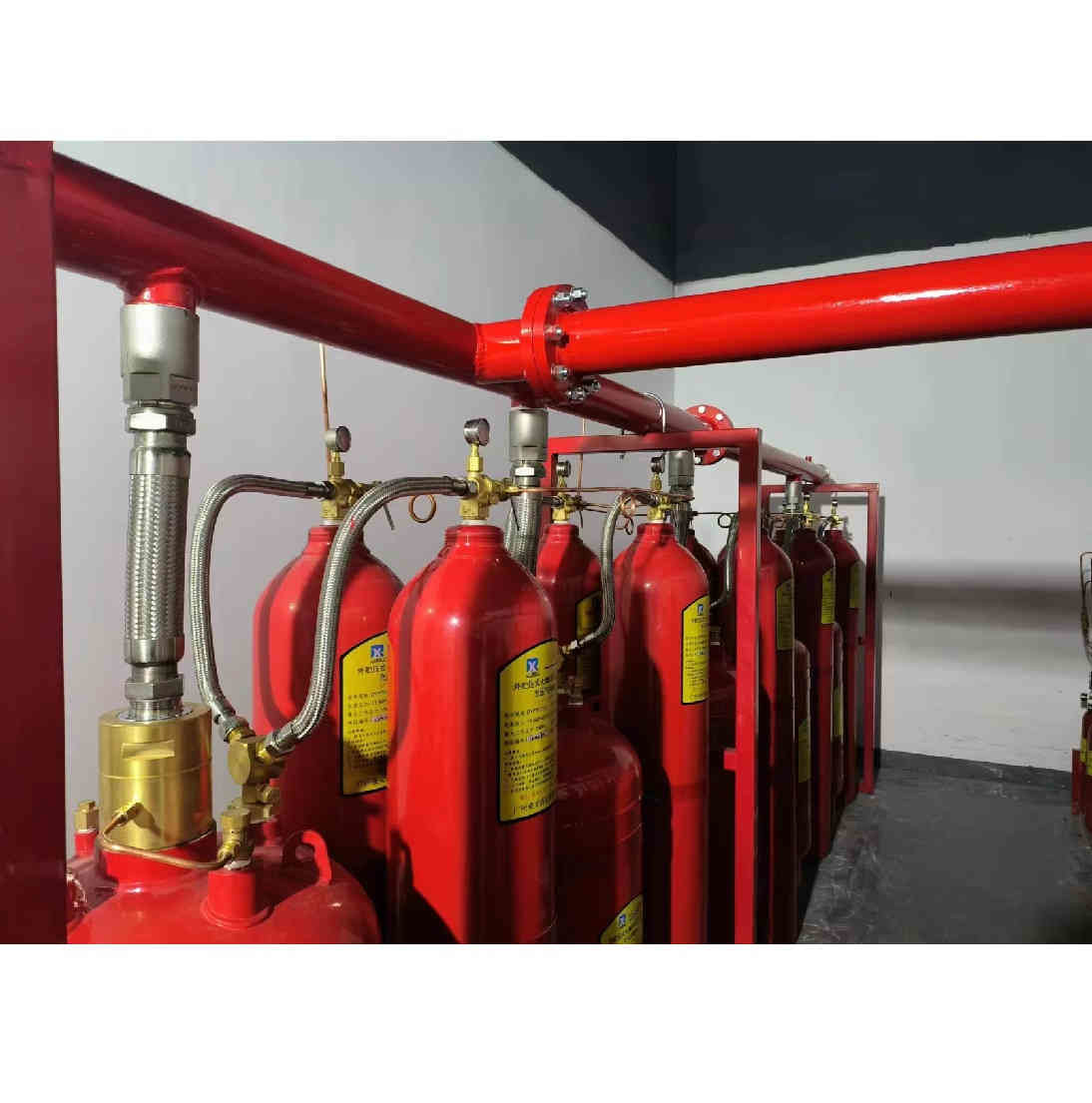

Κύλινδρο αποθήκευσης πυροσβεστικού: χρησιμοποιείται για τη διατήρηση του πυροσβεστικού.
Κύλινδρο αερίου εκκίνησης: αποτελείται από πολυλειτουργική βαλβίδα ηλεκτροσόκ, η οποία μπορεί να ανοίξει με πολλαπλές λειτουργίες, όπως ηλεκτρική ενέργεια, αέριο και χειροκίνητη λειτουργία,και συνδέεται με τη βαλβίδα επιλογής και τη βαλβίδα δοχείου μέσω αγωγών για να παρέχει πηγή αερίου εκκίνησης για τον έλεγχο της πυρόσβεσης της περιοχής προστασίαςΗ πίεση αποθήκευσης αερίου κίνησης είναι 4,5 MPa.
[8L φιάλη αζώτου]
Συσκευή ανατροφοδότησης σήματος (διακόπτης πίεσης): Ανατροφοδότηση του σήματος πίεσης μετά την ψεκασμό του αερίου στον πίνακα ελέγχου του πυροσβεστήρα.
Μονόδρομη βαλβίδα: εγκαθίσταται μεταξύ του σωλήνα και της συλλογής, ο σκοπός της είναι να αποτρέψει την αφαίρεση ή το ψεκασμό κυλίνδρου μετά το ψεκασμό, όταν τοποθετούνται μαζί πολλοί κυλίνδροι.Σε περίπτωση πυρκαγιάς σε μια συγκεκριμένη περιοχή προστασίας και χρειάζεται ψεκασμός του πυροσβεστικού, ο πυροσβεστικός παράγοντας θα ρέει από τη συλλογή ή θα ρέει πίσω στη φιάλη που έχει ψεκαστεί.
Σωλήνας: Χρησιμοποιείται για τη σύνδεση της βαλβίδας του δοχείου και της συλλογής, μεταφέρει το πυροσβεστικό και μειώνει τις δονήσεις που προκαλούνται από την απελευθέρωση του πυροσβεστικού.
Βαλβίδα ασφαλείας: εγκαθίσταται σε ένα άκρο της συλλογής, διαδραματίζει ρόλο στην ασφαλή ελάφρυνση της πίεσης.
Πλήθος: τοποθετείται στο ράφι ομάδας μπουκαλιών, αφού συλλέγεται στο πλήθος το πυροσβεστικό από κάθε μπουκάλι πυροσβεστικής,μεταφέρεται στην περιοχή προστασίας μέσω της δικτύωσης σωλήνων επιλογής και διακλαδώματος κάθε αντίστοιχης περιοχής.
Βαλβίδα επιλογής: στο συνδυασμένο σύστημα διανομής,τοποθετείται στην αρχή του σωλήνα υποκαταστήματος κάθε αντίστοιχης περιοχής προστασίας για τον έλεγχο της κατεύθυνσης ροής του πυροσβεστικού, ώστε να επιτευχθεί ο σκοπός της διανομής του πυροσβεστικού στο προστατευόμενο χώρο.
Εναμερή βαλβίδα με έλεγχο αερίου, που χρησιμοποιείται στον σωλήνα κίνησης αέρα του συνδυασμένου συστήματος πυρόσβεσης διανομής για τον έλεγχο της κατεύθυνσης της ροής αέρα.
Βαλβίδα δοχείου: εγκατεστημένη στο φιαλίδιο πυροσβεστικής συσκευής, ο πυροσβεστικός παράγοντας μπορεί να γεμίσει το φιαλίδιο μέσω της βαλβίδας δοχείου,και το πυροσβεστικό είναι σφραγισμένο για να αποφευχθεί η διαρροήΌταν απαιτείται η σβήσιση της φωτιάς, η βαλβίδα του δοχείου ανοίγει για να απελευθερωθεί ο πυροσβεστικός παράγοντας για να σβήσει τη φωτιά.
Σφουγγάρι αγωγού: χρησιμοποιείται για τη μεταφορά και ψεκασμό υπό πίεση πυροσβεστικού.
Δραστηριότητα συστήματος πυρόσβεσης με αέριο:
